Установки для бестраншейной прокладки труб

В Москве, Санкт-Петербурге, Ярославле, Туле, Рязани, Костроме и других городах с помощью установок для бестраншейной прокладки труб производства АВА Гидросистемы ежегодно заменяются десятки километров коммуникаций, прокладываются новые в городских центрах и на промышленных объектах.

АВА Гидросистемы производит установки для прокладки новых и замены старых труб с помощью штанг, установки для задавливания труб и усилители тяги к машинам ГНБ. Установки для прокладки новых труб могут осуществлять управляемый или направленный прокол, а также бурение грунта.

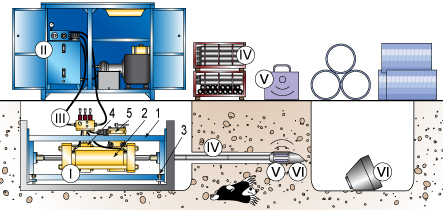

Установка АС. Работа в котловане

Установка АСР. Работа в колодце Комплект поставки
I. Силовая установка
II. Гидроагрегат
III. Рукава высокого давления
IV. Штанги
V. Инструмент
VI. Локационная система

Состав силовой установки
1. Рама с опорными плитами
2. Основной гидроцилиндр
3. Ориентирующие опоры
4. Устройство зажима штанг
5. Устройство для свинчивания и поворота штанг

При производстве работ силовой блок машины располагается в котловане или колодце. Котлованные установки обычно применяются для прокладки трубопроводов с небольшой глубиной залегания при наличии возможности вскрытия грунта для обустройства рабочего и приёмного котлованов. Тяжёлые установки оснащены гидравлической системой ориентирования, позволяющей выставить установку по направлению прокладки. Дно котлована при этом должно быть достаточно прочным, например, может быть выложено бетонными плитами. Для работы более легкой установки дно достаточно засыпать щебнем.

В условиях плотной застройки и глубокого залегания трубопроводов применяют колодезные (шахтные) установки. Они выполнены в виде легкособираемых в единый силовой блок модулей, каждый из которых свободно проходит в стандартный люк водопроводного или канализационного колодца.

Установки для бестраншейной прокладки труб производства АВА Гидросистемы могут обеспечивать направленный и управляемый проколы. Исполнения установок для направленного прокола не имеют привода вращения штанг; свинчивание штанг производится вручную. Установки в исполнении для управляемого прокола оснащены приводом вращения штанг и локационной системой. Рабочий орган локационной системы представляет собой установленный на передней штанге корпус со встроенным зондом-излучателем и несимметричным наконечником. Соответственно сигналу управления, штанга поворачивается на определенный угол и подается вперед для коррекции траектории прокола. Привод вращения штанг также используется для свинчивания и развинчивания штанг.

Кроме того, имеются исполнения установок, оснащенные более мощным приводом вращения и буровым инструментом для выполнения бурения в сложных грунтах.

Прокол грунта осуществляется при помощи штанг, на концах которых выполнены наружная и внутренняя замковые резьбы, служащие для соединения штанг между собой. Выпускаются исполнения установок для сплошных и для полых штанг. Последние дороже, но при равной прочности обладают меньшей массой, что облегчает труд операторов.

Расширитель Поставляемый инструмент
- расширители
- сменные ножи
- резьбовые адаптеры
- наконечники для прокола
- бурильные головки

Заказать установку для бестраншейной прокладки труб с Вашими параметрами
