Горизонтальный пресс для запрессовки и распрессовки элементов колесных пар трамваев ПГ 250-700-1
Назначение
Пресс гидравлический усилием 250 тс предназначен для выполнения операций запрессовки и распрессовки элементов колесных пар трамваев.
Технические характеристики
1 |
Усилие номинальное пресса, кН (тс) |
2500 (250) |
2 |
Давление номинальное, МПа (кгс/см²) |
31 (310) |
3 |
Ход гидроцилиндра, мм |
450 |
4 |
Скорость рабочего хода, мм/с |
3 |
5 |
Скорость быстрого хода, мм/с |
35 |
6 |
Управление гидроприводом пресса |
электрическое |
7 |
Напряжение питания силовых узлов, В |
380 |
8 |
Суммарная мощность электродвигатей, кВт |
16,5 |
9 |
Габаритные размеры, мм |
6370×1450×1520 |
10 |
Масса, кг |
6000 |
11 |
Типы колесных пар подлежащие распрессовке-напрессовке |
5Т24 с редуктором 1Т21
58Т24 с редуктором 58Т21-001
58Т24 с редуктором 52Т21-003
|
Компоновка пресса

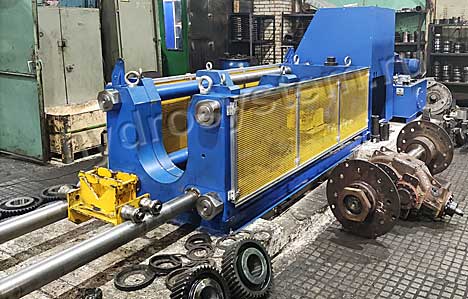

Комплект состоит из пресса и гидростанции. Пресс состоит из металлического сварного основания, на котором закреплены силовой блок и каркас с пультом управления. Гидростанция располагается вблизи пресса со стороны силового гидроцилиндра. Гидростанция подсоединена к прессу гидравлическими рукавами. Рабочая зона пресса оборудована защитным экраном. Пресс оснащен комплектом оснастки для выполнения операций запрессовки и распрессовки колесных пар трамваев.
Силовой блок представляет собой две силовые плиты, которые соединены между собой четырьмя колоннами с гайками. На нижних колоннах силового блока установлены две тележки для поддержки элементов колесной пары при выполнении операций запрессовки/распрессовки. На передней силовой плите пресса смонтирован гидроцилиндр.
Силовой гидроцилиндр служит для создания усилия до 250 тс.
Он оснащен датчиком перемещения поршня и датчиком давления, по показаниям которых формируется график усилие-перемещение а также временные графики. На штоке гидроцилиндра установлен наконечник, в проточку которого могут устанавливаться упоры различной длины для выполнения операций запрессовки/распрессовки.
Системой управления пресса предусмотрены 3 основных режима работы
- Режим «РАСПРЕССОВКА»;
- Режим «ЗАПРЕССОВКА СТУПИЦЫ»;
- Режим «ЗАПРЕССОВКА ЗУБЧАТОГО КОЛЕСА».
Режим задаётся оператором на стационарном пульте управления, имеющем сенсорный дисплей.
В комплект оснастки входят детали и сборочные единицы необходимые для выполнения операций запрессоки/распрессовки.
|
