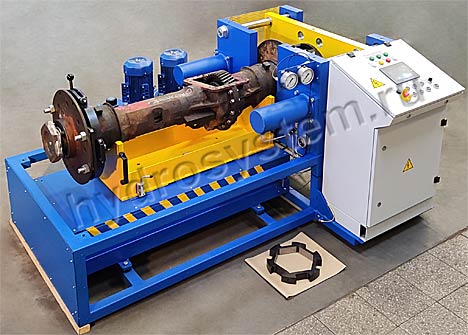

Стенд для монтажа трамвайного колеса подрезиненного ПГ 40-800-1
Назначение
Стенд предназначен для монтажа колеса подрезиненного 8Т20 на ступицу моста колесной пары 5Т24.
Основные операции, которые выполняются при помощи стенда:
- троекратное обжатие вкладышей колеса подрезиненного усилием 30 тс. с выдержкой 2 мин. и интервалом между обжатиями 1 мин.;
- сжатие пакета колеса подрезиненного усилием 36 тс;
- затягивание центральной гайки М145х3 моментом 100-110 кгм;
- затягивание периферийных болтов М27х3 моментом 8-10 кгм.
Технические характеристики
1 |
Усилие номинальное, кН (тс) |
400 (40) |
2 |
Давление номинальное, МПа (кгс/см²) |
24 (240) |
3 |
Ход силовых гидроцилиндров, мм |
200 |
4 |
Скорость рабочего хода (смыкание силовых плит), мм/с |
3 |
5 |
Скорость холостого хода
(размыкание силовых плит), мм/с |
10 |
6 |
Скорость вращения гидромотора, об/мин. |
10 |
7 |
Момент на валу гидромотора, кгм |
100 |
8 |
Управление гидроприводом стенда |
электрическое |
9 |
Суммарная мощность электродвигатей, кВт |
6 |
10 |
Габаритные размеры, мм |
2400х2000х1150 |
11 |
Масса, кг |
2000 |
Гидравлический стенд состоит из силового блока и подъемного стола.
Силовой блок включает в себя две силовые плиты (подвижная и неподвижная) и две ограничительные плиты. Плиты связаны между собой четырьмя колоннами, которые являются направляющими подвижной плиты. На неподвижной силовой плите установлены два гидроцилиндра, которые создают необходимое усилие сжатия. На подвижной силовой плите смонтирован гидромотор, который выполняет затяжку центральной гайки колесной пары с требуемым моментом.
Подъёмный стол представляет собой гидравлический ножничный подъемник, оснащенный поворотным ложементом.
Грузоподъемность стола – 1,2 т.
Гидроцилиндр стола оснащен гидравлическим блоком, препятствующим самопроизвольному опусканию.
Управление стендом производится от стационарного электрического пульта управления.
|
